Technické špecifikácie
|
Parameter |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
|
Tok preťaženia (q₄) (m³/h) |
3.125 |
5 |
7.875 |
20 |
31.25 |
50 |
|
Nominálny tok (q₃) (m³/h) |
2.5 |
4 |
6.3 |
16 |
25 |
40 |
|
Prechodný tok (q₂) (l/h) |
0.05 |
0.08 |
0.126 |
0.32 |
0.5 |
0.8 |
|
Min Flow (Q₁) (L/H) |
0.0312 |
0.05 |
0.0787 |
0.2 |
0.3125 |
0.5 |
|
Počiatočný tok (L/H) |
14 |
16 |
19 |
25 |
56 |
70 |
|
Min Reading (m³) |
0.0001 |
|||||
|
Max Reading (m³) |
9999999 |
|||||
|
PresureLoss (AP) |
ΔP<63atQ3 |
|||||
|
Maximálny tlak (mapa) |
Mapa16 |
|||||
|
Maximálna časť (stupeň) |
T50/T90 |
|||||
|
Frekvencia impulzov |
1Pulseperliter |
|||||

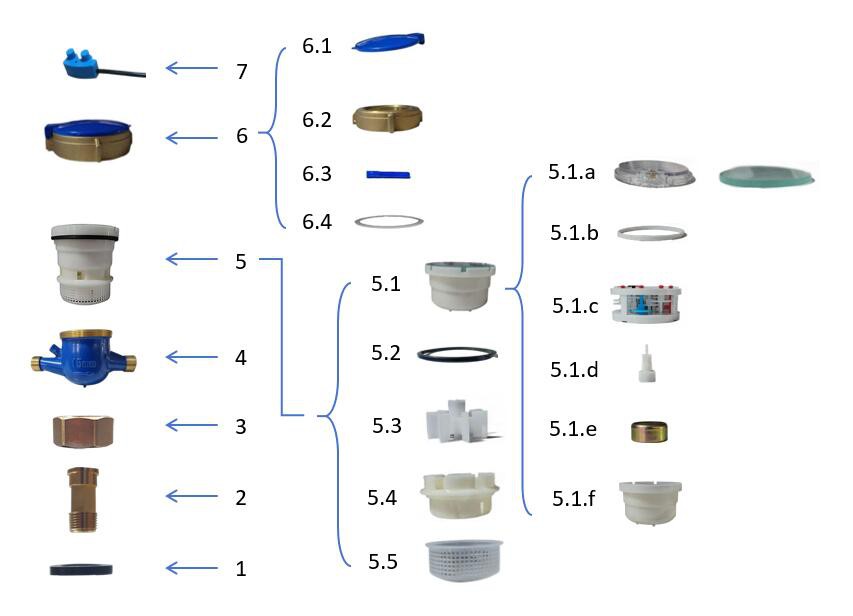

Kreslenie
|
1 |
Prsteň |
5.1 |
pult |
|
2 |
konektor |
5.2 |
Prsteň |
|
3 |
orech |
5.3 |
Obežná kancelária |
|
4 |
škrupina |
5.4 |
Obrysa |
|
5 |
Jadro |
5.5 |
osievať |
|
6 |
Kryt na vodu |
||
|
7 |
Amr |
Funkcie
- Mosadzný multi - AMR vodný meter je skonštruovaný pomocou robustného mosadzného plášťa, čím sa zabezpečuje dlhovekosť a spoľahlivosť.
- Magnetic Drive, Dry - Dial Register, odpor proti interferencii vonkajšieho magnetu.
- Vákuový zapečatený register zaisťuje, že číselník sa udržiava bez hmly a udržuje čítanie v dlhodobej službe.
- Presnosť merania je až do ISO4064, trieda B.
- vhodné pre obytné, komerčné meranie vody.
- Tento mosadzný multi - AMR vodná voda je navrhnutá tak, aby poskytovala presné a spoľahlivé meranie toku vody s výstupom pulzného spínača Reed pre diaľkové čítanie a zber údajov.
Rozmery
|
Veľkosť (DN) |
L (mm) |
L1 (mm) |
Váha (G) |
|
15 |
165 |
95 |
1260 |
|
20 |
195 |
95 |
1500 |
|
25 |
225 |
100 |
2480 |
|
32 |
245 |
120 |
2810 |
|
40 |
280 |
130 |
4890 |
|
50 |
300 |
150 |
5940 |
